2024/05/27
近日，納芯微推出全新NSM2311集成式電流傳感器芯片，是一款完全集成的高隔離電流傳感器解決方案，具有出色的通流能力，原邊阻抗低至100μΩ，持續通流能力高達200A，滿足AEC-Q100的可靠性要求。
隨著儲能、充電樁、電源（UPS等）等市場的快速發展，對于高性能、高可靠性的電流傳感器需求日益增長。這些應用場景通常需要實時、精確地監測和控制電流，以確保系統的穩定運行和安全性。然而，傳統的開環電流傳感器模組往往存在體積大、成本高、精度不足等問題，難以滿足這些應用場景的需求。為滿足日益增長的市場需求，納芯微集成式電流傳感器NSM2311采用先進的集成技術和設計，不僅解決了傳統開環電流傳感器模組的缺點，還在性能和功能上進行了全面升級。

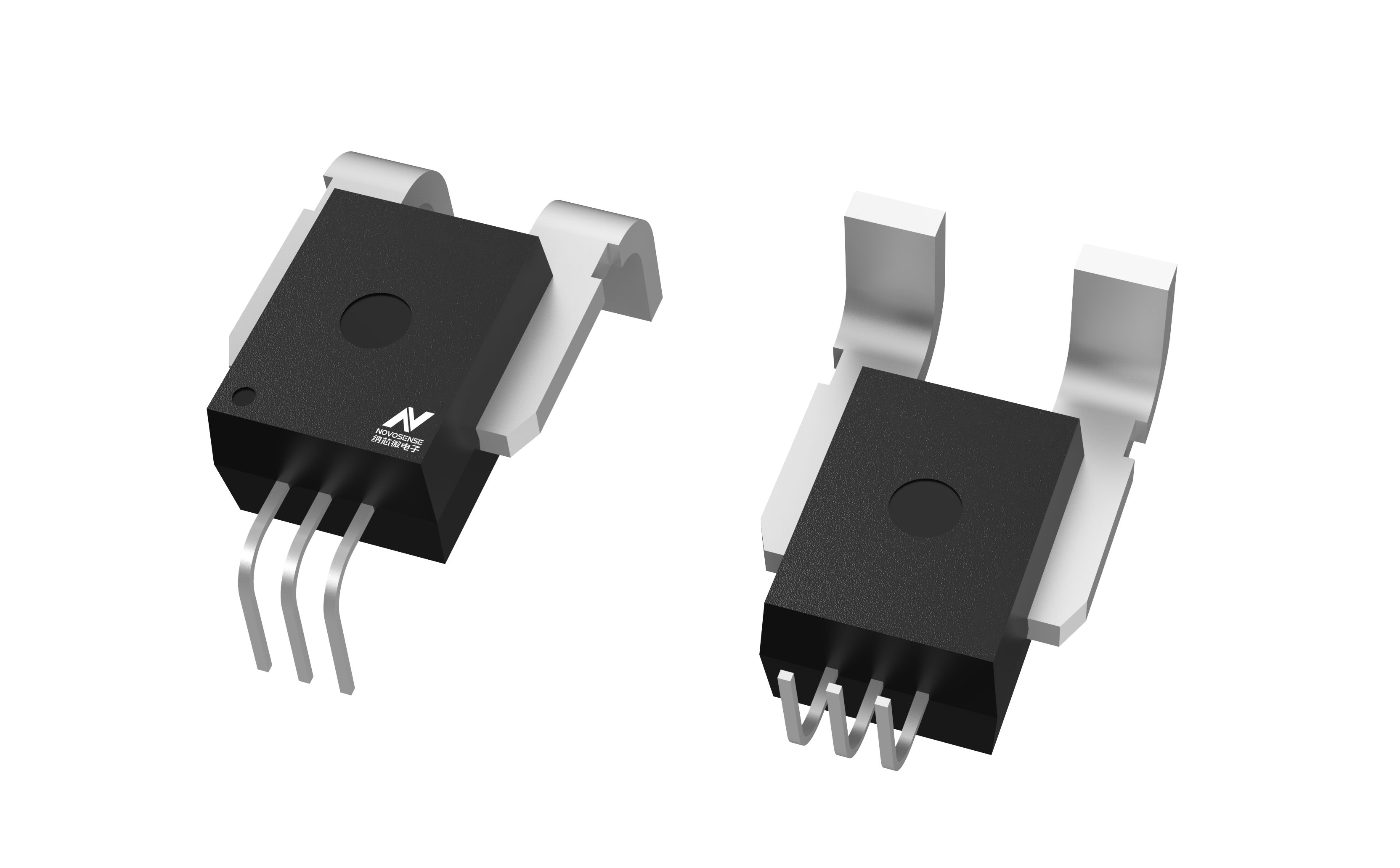

納芯微全新集成式電流傳感器NSM2311

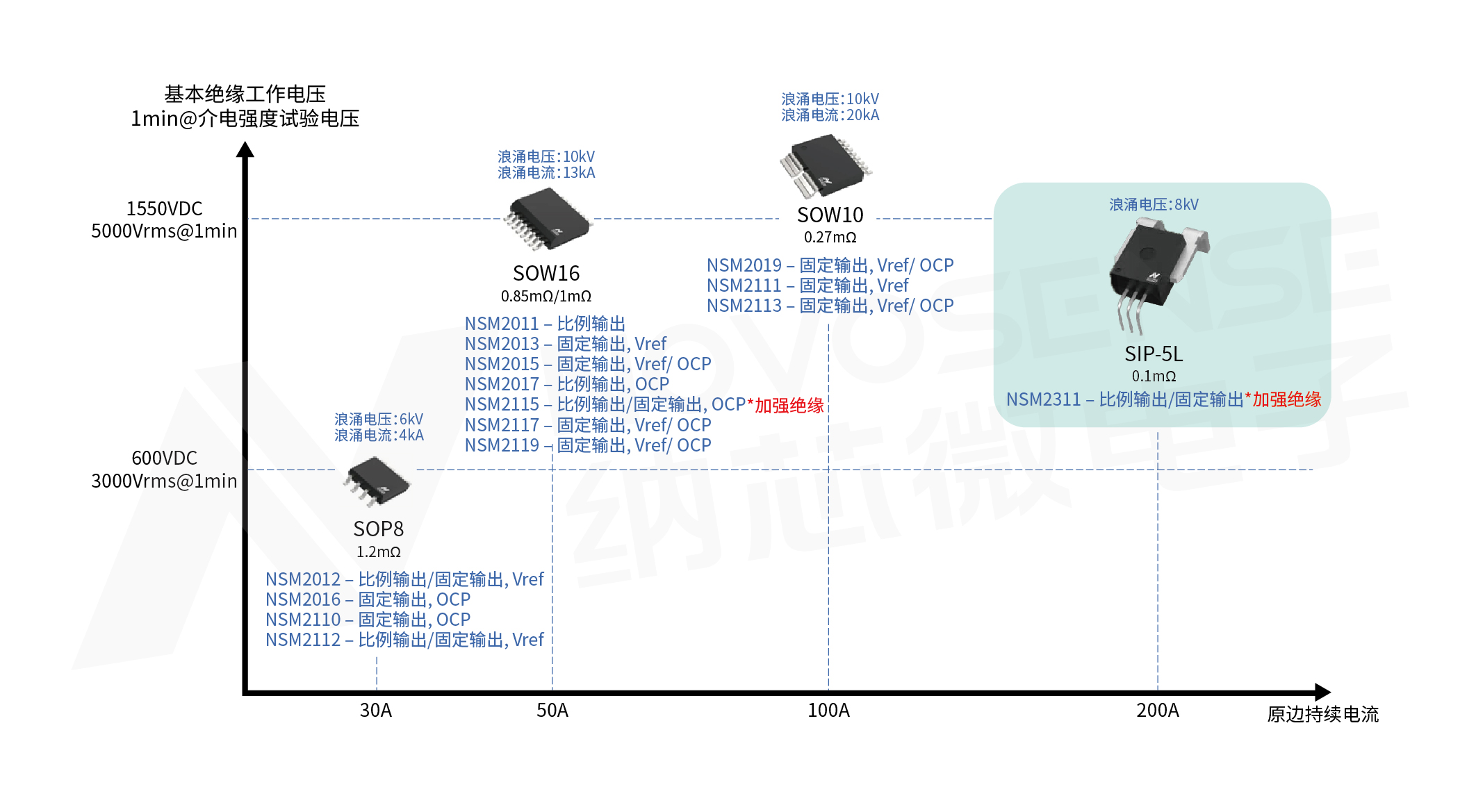

得益于僅100uΩ 的超低原邊阻抗，NSM2311相對于納芯微已量產的集成式電流傳感器NSM201x、NSM211x (1MHz)系列，通流能力得到了進一步提升，高達200A，滿足了高功率應用的需求，進一步降低了緊湊系統中散熱設計的難度。同時，NSM2311能在-40~150℃的寬溫范圍內穩定工作，適應各種極端環境條件。其高隔離性能和精確測量能力，為系統提供了更加可靠的保護和優化運行支持。
高隔離耐壓 強通流能力
依托獨特的DIP-5封裝設計，NSM2311實現了6.9mm的爬電距離，確保了出色的電氣隔離效果，同時滿足UL標準的5000Vrms 的耐受隔離耐壓，顯示出強大的耐壓能力。此外，1358Vdc的基本絕緣工作電壓、672Vdc的加強絕緣工作電壓能力，進一步強化了NSM2311在高電壓環境下的穩定性和安全性。
NSM2311具有100uΩ極低的原邊阻抗，持續通流能力高達200A，為各種高電流應用提供了可靠的支持。
高精度 無需二次編程
NSM2311采用固定輸出模式或比例輸出模式。其中固定輸出模式輸出電壓不跟隨供電電壓的波動而波動，系統上解決了對高精度穩壓源的依賴，從而使系統BOM更簡單、性價比更高。
得益于芯片內部精準的一階、二階溫度補償算法以及覆蓋度100%的多溫度下線校準，NSM2311在全工作溫度范圍都可以保持較高的電流測量精度：
25℃~150℃：靈敏度誤差 <±1%，零點誤差<±5mV
-40℃~25℃：靈敏度誤差 <±1.5%，零點誤差<±5mV
選型靈活
NSM2311支持直流電流或交流電流測量，電流量程覆蓋50~400A，為用戶提供了多樣化的選擇空間，滿足不同應用場景下的電流測量需求。
