2022/07/29
在工業和汽車市場中，例如電機驅動、車載充電機、充電樁、光伏逆變器、儲能等涉及高壓、大功率的系統應用中， 受到電噪聲、機械沖擊、振動、極端溫度、污染等惡劣影響的可能性較高，無論是哪種應用場景，工程師們都在追求更可靠、穩定的隔離電壓、電流采樣方案，以達到將高壓和低壓隔離的目的。
隔離放大器和隔離Sigma-Delta調制器都可用來將高壓端采集到的信號反饋至位于低壓側的控制器。相較于隔離放大器，隔離Sigma-Delta調制器正在為大家提供一種更高精度的隔離采樣方式。直接輸出數字量信號至MUC端口，既省去隔離放大器后級的差分轉單端運放及ADC，也使得整體采樣精度、采樣帶寬和延遲性能得以顯著提升。
由納芯微（NOVOSENS）全新研發的隔離式Sigma-Delta調制器NSi1303, NSi1305系列芯片，具有極低的失調誤差及溫漂，高達150kV/us高共模抗擾以及通過UL1577認證的5000Vrms電氣隔離性能，以上技術均適用于工業及汽車市場典型應用中應對那些復雜的高壓系統的電流采樣設計。相關研發人員指出，NSi1303芯片集成了內部時鐘，并具有曼徹斯特編碼 (NSi1303Ex)和未編碼(NSi1303M/Dx)兩個版本，NSi1305則輸出數據與外部時鐘同步，時鐘下降沿有效，充分滿足客戶端對時序的多種不同需求。
集成內部時鐘、曼徹斯特編碼輸出
NSi1303Ex功能框圖及引腳圖

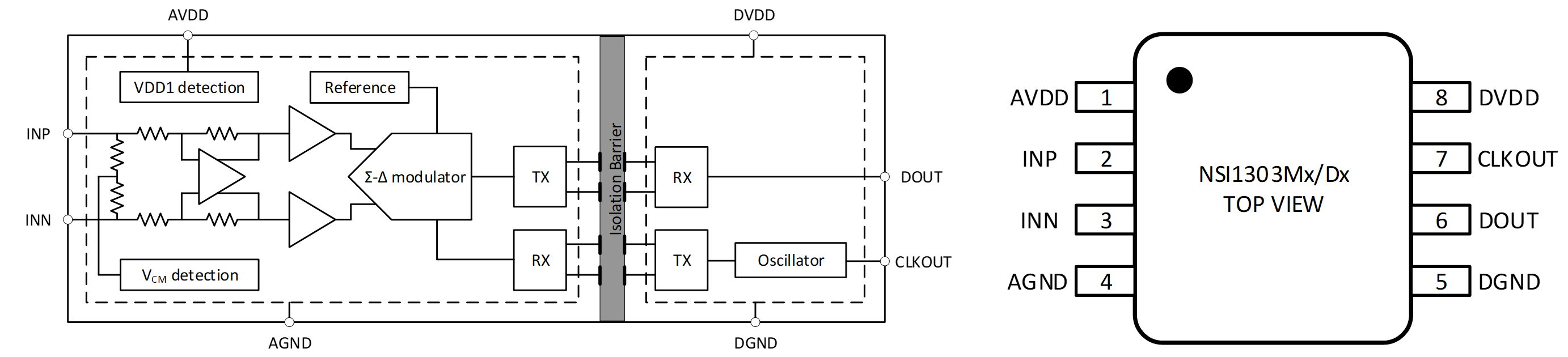

NSi1303M/Dx功能框圖及引腳圖
NSi1303是集成了內部時鐘的隔離式Sigma-Delta調制器，內部時鐘具有10MHz和20MHz兩種選項，輸出數據流與內部時鐘保持同步。NSi1303對應的線性差分輸入信號范圍為±50mV(滿量程±64mV)或±250mV范圍(滿量程±320mV)，±50mV輸入范圍對應4.9k差分輸入阻抗，±250mV輸入范圍對應22k差分輸入阻抗。
時鐘下降沿有效

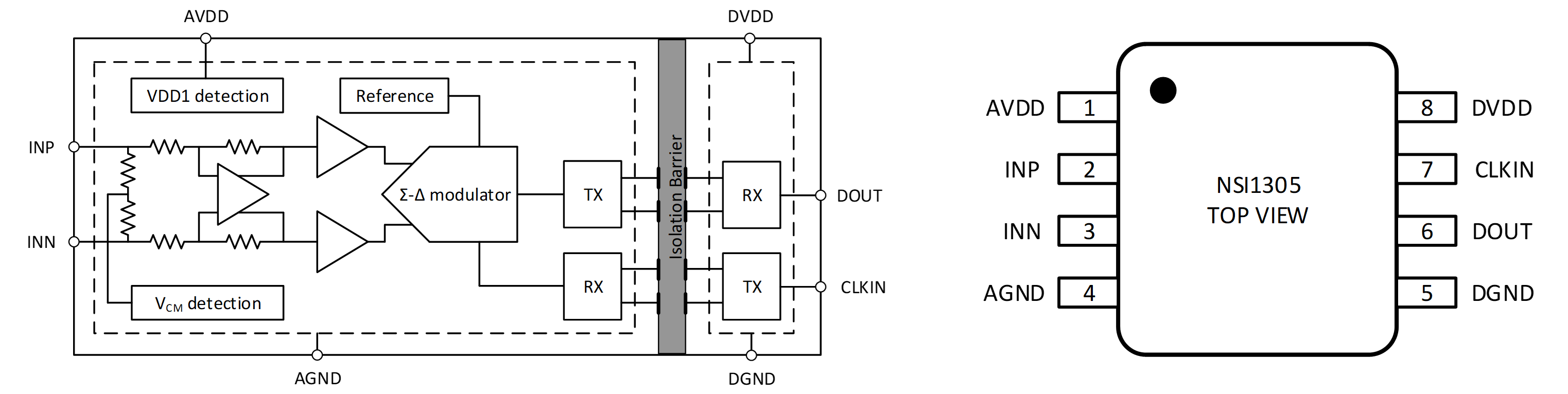

NSi1305x功能框圖及引腳圖
NSi1305是輸出數據與外部時鐘同步的隔離式Sigma-Delta調制器，時鐘下降沿有效，頻率范圍為5MHz至21MHz。NSi1305對應的線性差分輸入信號范圍為±50mV(滿量程±64mV)或±250mV范圍(滿量程±320mV)，±50mV輸入范圍對應4.9k差分輸入阻抗，±250mV輸入范圍對應22k差分輸入阻抗。
免費送樣
NSi1303/NSi1305系列芯片現均可提供樣品，如需申請樣片或訂購可郵件至[email protected]或撥打0512-62601802，更多信息敬請訪問www.fanshangsj.com
