2022/04/24

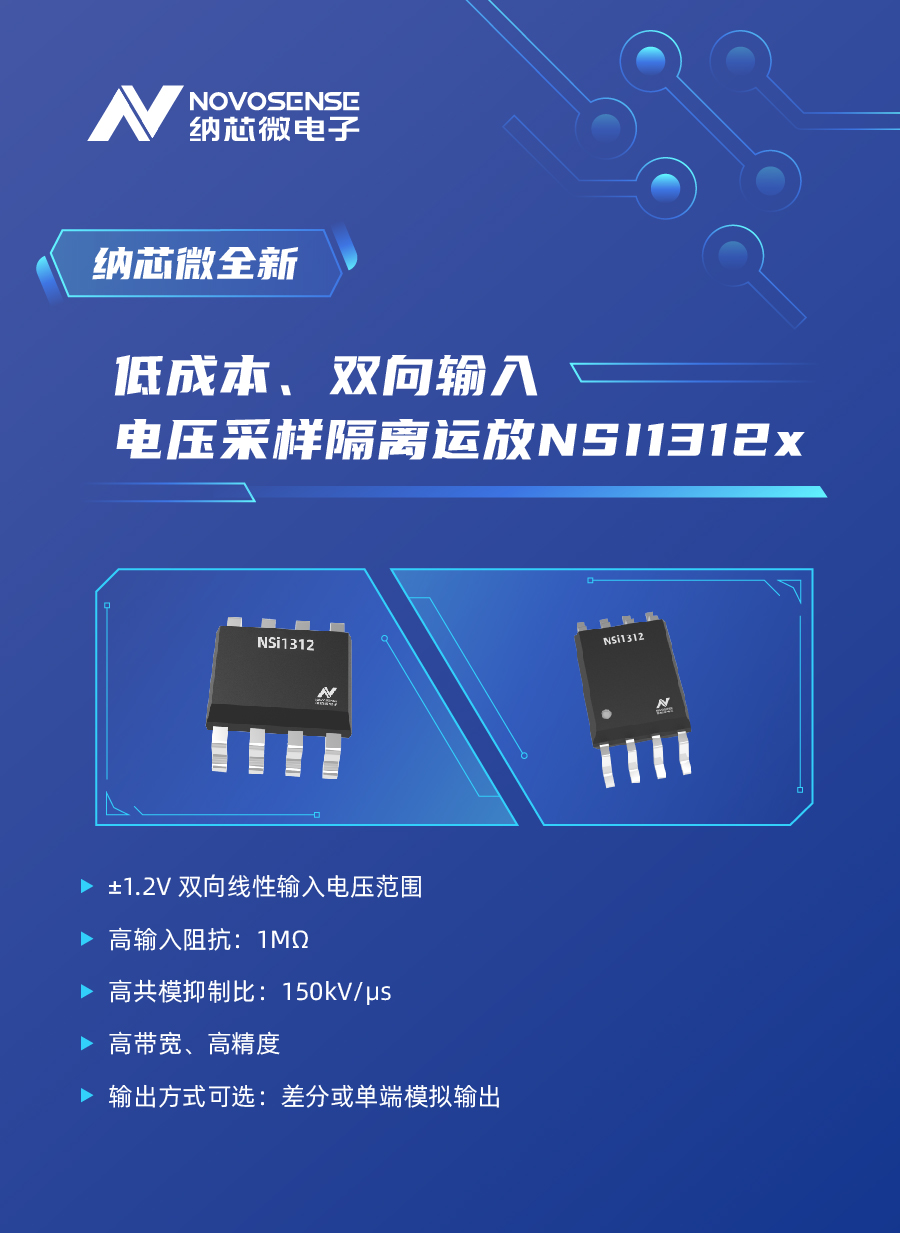

納芯微全新推出的NSI1312x系列隔離電壓采樣芯片支持正負電壓輸入和高阻抗輸入，支持差分或單端模擬輸出，可廣泛應用于汽車、工業、大功率電源中的交流和直流電壓檢測。
該系列基于納芯微突破性的創新隔離技術及信號調理設計，能在嚴苛要求的汽車和工業等領域提供高達 5000 Vrms 的電隔離能力， CMTI高達150KV/us使其擁有高精度低溫漂等優質性能。
非隔離運放VS隔離運放
如上圖所示，該系統是比較典型的三相輸入整流框圖，很多客戶采用上圖的采樣方式采集高壓母線電壓--高阻方式分壓+非隔離運放+MCU集成的ADC來實現成本優化的目的。
如使用非隔離運放，在處理不當或意外發生時，可能導致系統高壓和低壓串?dāng)_，影響整個系統可靠性。
優勢：設計簡單，成本低
劣勢：
?母線上的功率電路噪聲耦合到控制地，影響MCU工作甚至損壞
?當DC+與DC-間電容不匹配后，DC+與DC-對N電壓不平衡，運放共模輸入可能為負壓，運放需要負壓供電，供電設計復雜
?當系統出現過壓擊穿時，如運放短路，控制側電路全部損壞
?多通道分壓采樣時，相當于多路絕緣電阻并聯，此時等效絕緣電阻變小,系統漏電流增大，系統過安規有風險
目前行業內常見的隔離運放能解決以上關鍵問題，但由于成本較高，成為絕大多數客戶難以接受的痛點，而且目前行業常見的隔離電壓采樣不支持負壓輸入，限制其用于交流電采樣。
更低成本 更高標準
納芯微全新推出的低成本隔離運放NSI1312x系列， 通過技術的演進，可以大幅優化成本。同時支持±1.2V 雙向線性輸入電壓的同時支持采集交流和直流的電壓，采集交流輸入可以實現缺相檢測功能。而且NSI1312S 支持單端輸出電壓，可以直接接到MCU的ADC I/O口，不需要額外的運放作為差分轉單端，為客戶解決了成本與性能兼?zhèn)涞碾p向需求，也為市場競爭提供了新標準。
經典使用案例
總結上述方案優點
?高低壓間隔離，提高系統可靠性
?高共模抑制，耐受高噪聲環境
?高壓隔離，輸入端漏電流小，滿足安規要求
?采樣電壓更精確，通過選擇合適的采樣的電阻，NSi1312D在滿幅輸入下可滿足 ±0.5% @25度，±1.5% @-40~125度的精度要求
?支持正負電壓采樣，兼顧進線缺相檢測功能
? 提供窄體小封裝和單端輸出版本，設計簡單
優越EMI性能
納芯微憑借多年在容隔技術領域的積累，以及自有的專利優勢，使得NSI1312x系列產品具備優越的EMI 性能。下圖是在完全相同的條件下測試國際大牌友商的產品和納芯微產品的EMI實驗對比：
如圖所見：NSI1312x EMI 的性能無論在垂直傳導還是水平傳導都顯著呈現其核心優勢。
NSI1312D功能框圖
NSI1312S功能框圖
NSI1312x系列產品可提供樣品，如需申請樣片或訂購可郵件至[email protected]或撥打0512-62601802，更多信息敬請?jiān)L問www.fanshangsj.com
