NSIP6051是一款支持1W輸出功率推挽式變壓器驅動器，專為體積小、待機功耗低的低功耗隔離電源而設計。其外圍只需匹配簡單的輸入和輸出濾波電容器、隔離變壓器和整流電路。其內部集成的振蕩器可提供一對高精度互補信號，以驅動兩個N溝道MOSFET。芯片內部采用對稱結構設計，可有效保證兩個功率MOSFET的高度對稱性，避免電路工作過程中產生磁偏。NSIP6051通過對輸出開關電壓的壓擺率控制和擴頻時鐘 (SSC) 技術，實現了超低噪聲和EMI。內部保護功能包括過流保護、欠壓鎖定、熱關斷和前斷電路。NSIP6051采用小型SOT-23 (5)封裝，工作溫度范圍為-40°C至125°C。
產品特性
? 推挽變壓器驅動
? 支持5V，3.3V輸入：
5V電源：350mA (max)；
3.3V電源：150mA (max)
? 支持tehrmal shutdown (過溫保護) 和 OCP (過流保護)
? 抖頻功能

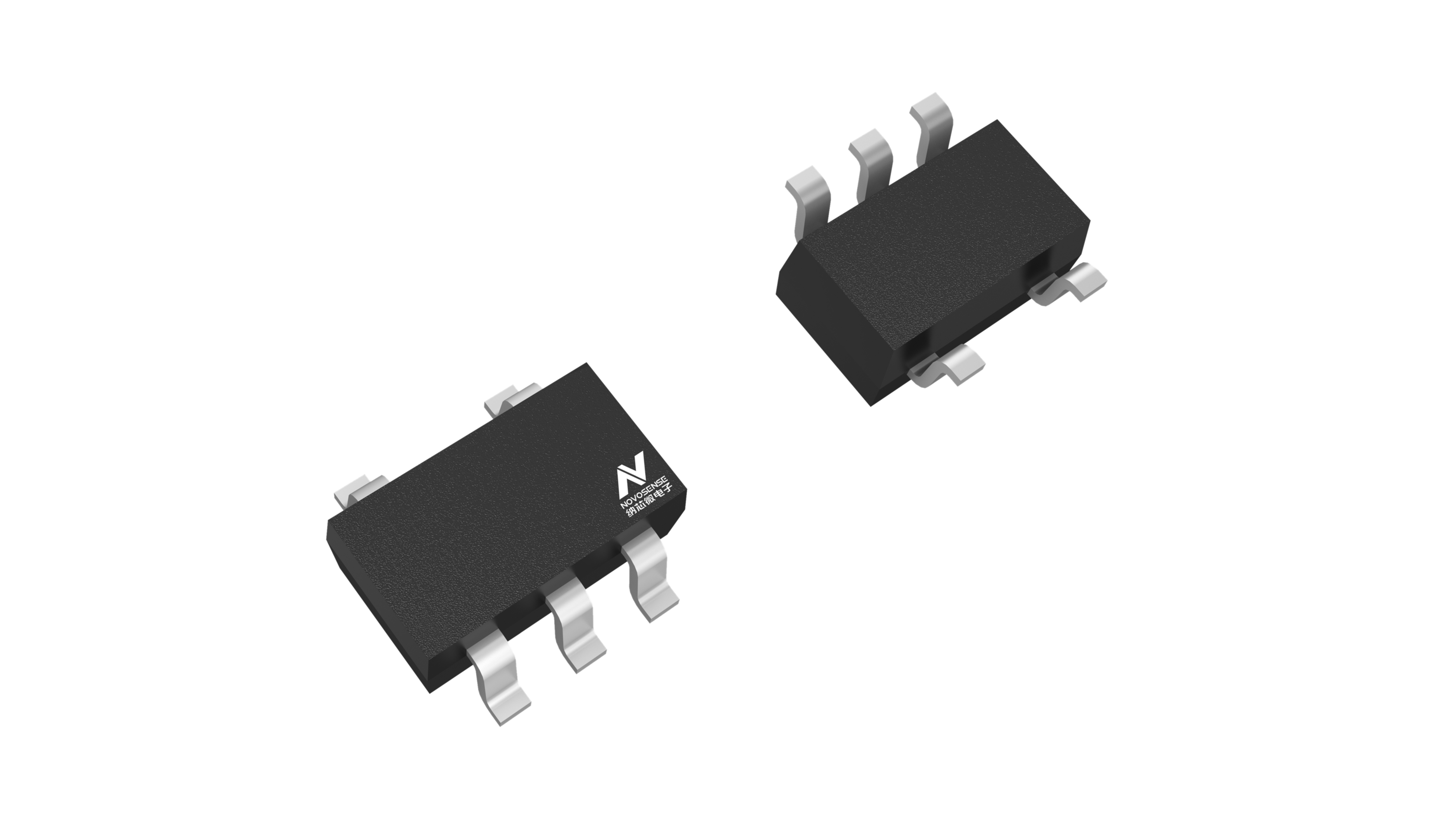

? 封裝：SOT-23 (5)
應用場景
? 隔離接口供電
? 工業自動化
? 過程控制
? 醫療設備

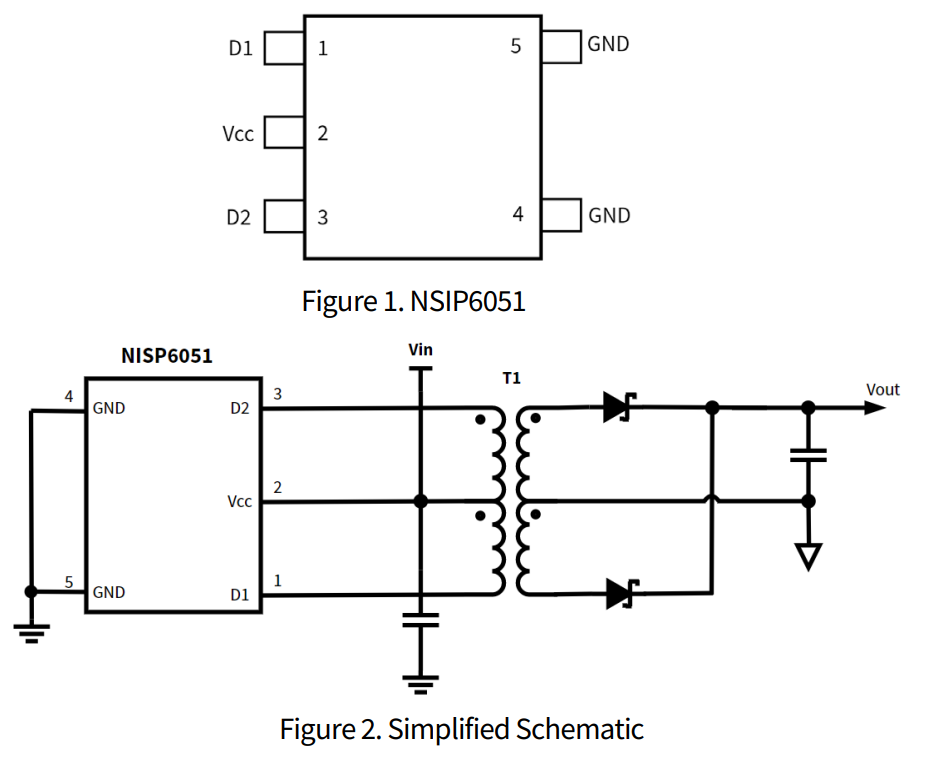

功能框圖
