NSI72xx系列是高速單通道和雙通道光耦仿真器，通過了 UL1577 認證，支持 3750/7500Vrms 絕緣耐壓。NSI72xx 系列可在 3.3V 和 5V 電源電壓下工作，提供兩種邏輯輸出選項： CMOS 輸出和開漏輸出。NSI72xx 的數據傳輸速率高達 15Mbps，共模瞬態抗擾度 (CMTI) 高達 100kV/μs。這些器件引腳兼容，可取代許多傳統光耦合器，無需重新設計 PCB 即可增強工業標準封裝。
產品特性
? 絕緣電壓高達 3750Vrms： SOP5, SOP8
? 高達 7500Vrms 絕緣電壓： SOP8（600mil）
? 數據傳輸速率 直流至 15Mbps
? 電源電壓：2.7V 至 5.5V
? 高 CMTI：100kV/μs
? 芯片級 ESD：HBM：±8kV
? 單或雙二極管模擬器輸入
? 輸出選項： NSI7210: CMOS; NSI7221/ NSI7211: 開路漏極
? 低傳播延遲： <70ns
? 工作溫度：-40°C ~125°C
? 符合 RoHS 規范的封裝： SOP5、SOP8、SOP8（600mil）
安全認證
? UL 認證：
SOP5: 3750Vrms 1 分鐘，符合 UL1577 標準
SOP8：3750Vrms，1 分鐘，符合 UL1577 標準
SOP8 (600mil)： 根據 UL1577 標準，1 分鐘內電壓為 7500Vrms
? 通過 GB4943.1 的 CQC 認證
? CSA 組件通知 5A 認證 IEC60950-1 標準
? DIN EN IEC 60747-17 (VDE 0884-17)
應用場景
? 工業自動化系統
? 電機控制
? 電源
? 隔離線路接收器

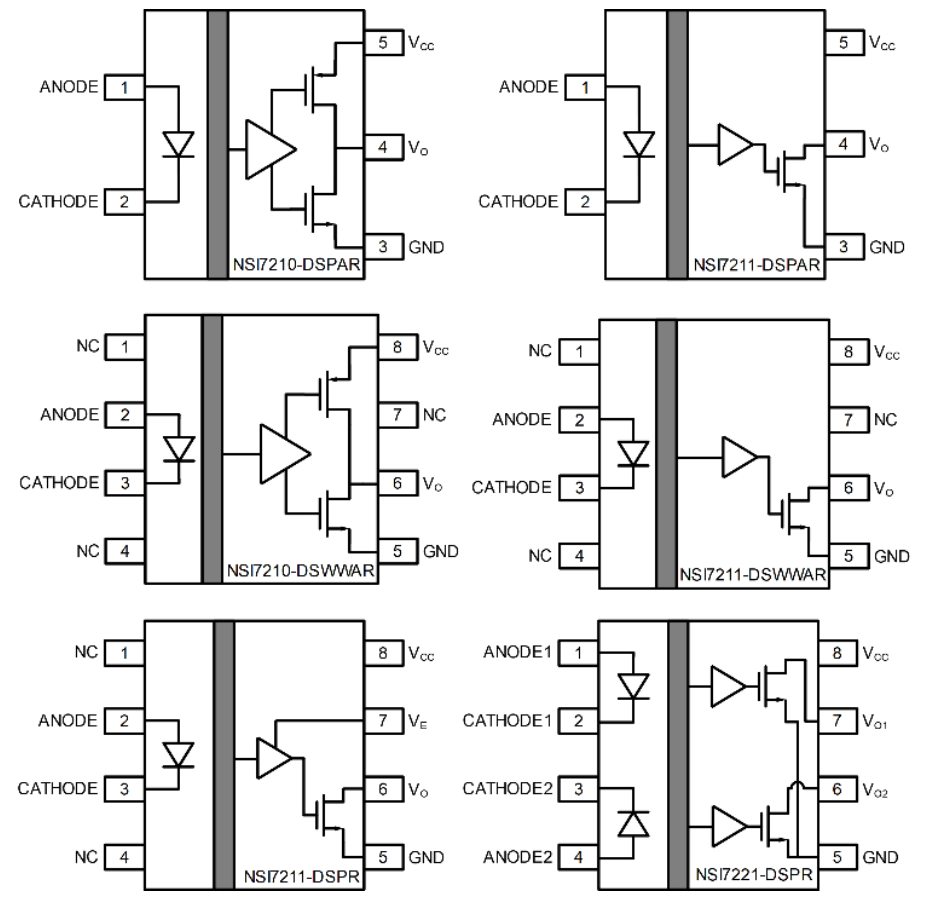

功能框圖
