NSIP83086C是具有集成隔離式DC-DC電源的高可靠性全雙工隔離RS-485收發器。隔離式DC-DC電源可基于片上變壓器，反饋PWM信號由基于NOVOSENSE電容隔離技術的數字隔離器傳輸?shù)匠跫墏?cè)。高度集成的解決方案可以簡化系統設計并提高可靠性。NSIP83086C已通過UL1577安全認證，支持5kVrms絕緣電壓。NSIP83086C總線側的總線引腳對GND2擁有±8kV的系統級ESD的保護。此設備具有故障安全功能電路，當接收器輸入斷開或短路時，確保接收器輸出邏輯高。其具有1/8單位負載的接收器輸入阻抗，允許總線上最多連接256個收發器。
產品特性
? 絕緣電壓高達5000Vrms
? 具有集成隔離式DC-DC電源
? I/O電壓范圍支持1.8V~5V MCU
? 電源電壓：
oVDD: 4.5V至5.5V
oVDDL: 1.8V至5.5V
? 過電流和過熱保護
? 高CMTI：150kV/us
? 數據速率：16Mbps
? 支持256個收發器
? 較高的系統級EMC性能：
o總線引腳符合IEC61000-4-2±8kV ESD
? 隔離柵壽命：>60年
? 工作溫度：-40℃~105℃

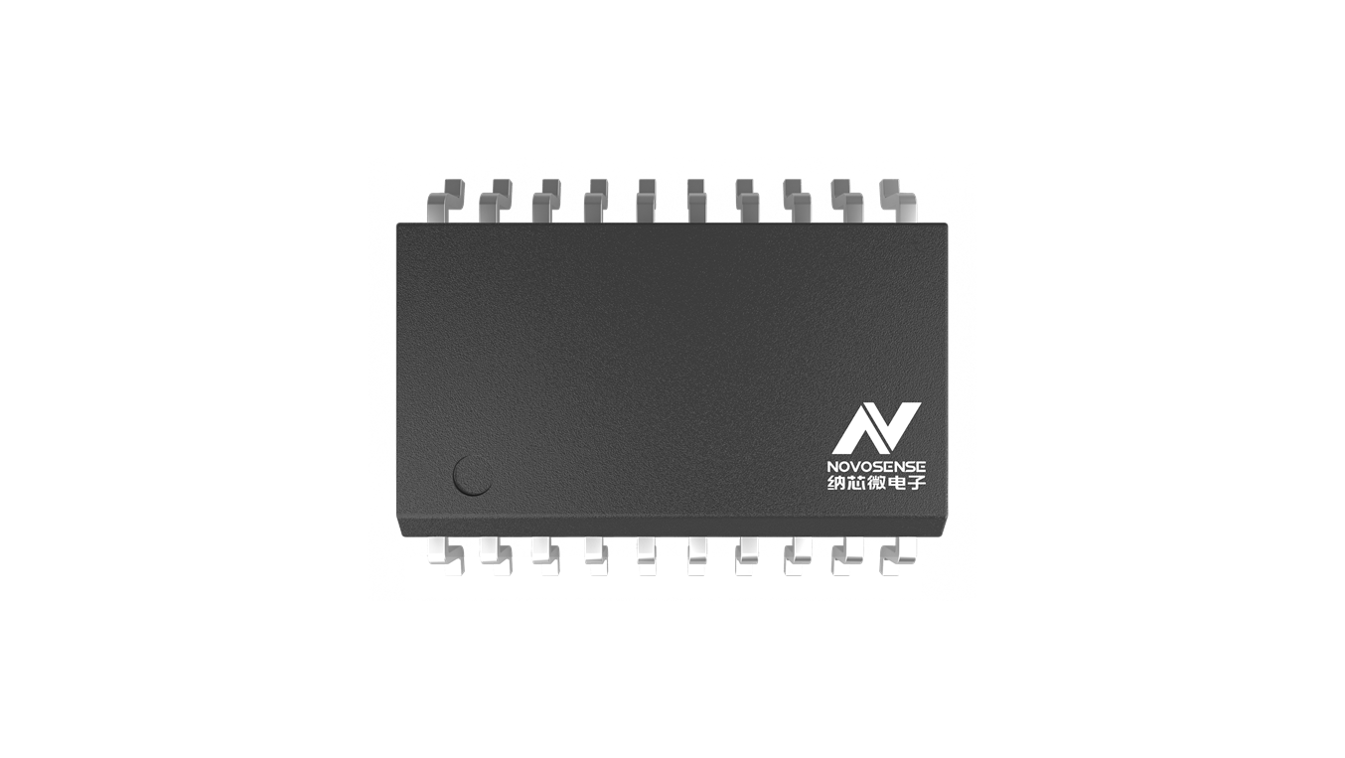

? 符合RoHS的封裝：SOW20
安全認證
? UL1577認證: 1分鐘 5kVrms
? CQC認證：符合GB4943.1-2011
? CSA認證：組件符合5A
? VDE認證：DIN VDE V 0884-11:2017-1
應用場景
?工業自動化系統
?隔離RS-485通信系統
?智能電表和水表
?安防和監控系統

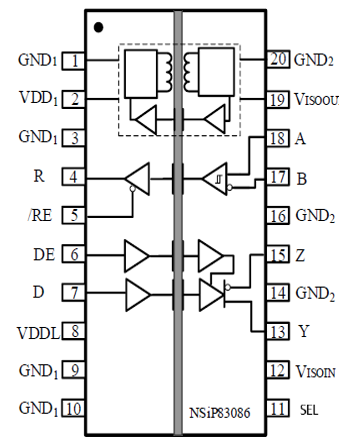

功能框圖
