NCA9548是通過I2C總線控制的八路雙向轉換開關。 SCL / SDA上行數據分散到八對下行數據或通道。可以選擇任何單個SCN / SDN通道或通道組合，具體取決于可編程控制寄存器的內容。低電平有效復位（RESET）輸入可以使NCA9548能夠從任一下行I2C總線長時間處于低電平狀態時恢復。將RESET下拉為低電平可復位I2C狀態機，并取消選擇所有通道，內部上電復位功能也是如此。在開關上建有導通柵極， VCC端子可用于限制NCA9548傳遞的最大電壓。這允許每個通道使用不同的總線電壓，從而1.8V，2.5V或3.3V的部件可以與5V的部件通信，而無需任何額外的保護。外部上拉電阻將總線上拉至每個通道所需的電壓電平。所有I / O端子均可承受5.5 V電壓。
產品特性
?8選1雙向轉換開關
?兼容I2C總線和SMBus
?低電平有效復位輸入
?3個地址終端，在I2C總線上最多允許8個設備
?通過I2C總線進行通道選擇，任意組合
?允許在1.8V，2.5V，3.3V和5V總線之間進行電壓電平轉換
?1.65 V至5.5 V的工作電源電壓范圍
?5.5 V耐壓輸入
?0至400kHz時鐘頻率
?閂鎖性能超過100mA，符合JESD78 II類規范
?ESD保護性能超出JESD22標準
o2000V人體充放電模型(A114-A)
o1000V充電器件模型(C101)
?工作溫度：-40℃~105℃

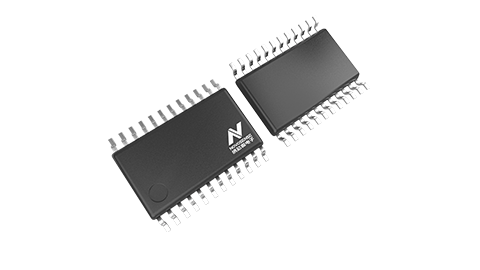

?符合RoHS的封裝：TSSOP-24
應用場景
?服務器
?路由器（電信交換設備）
?工廠自動化
?具有I2C從站地址競爭的產品
功能框圖
